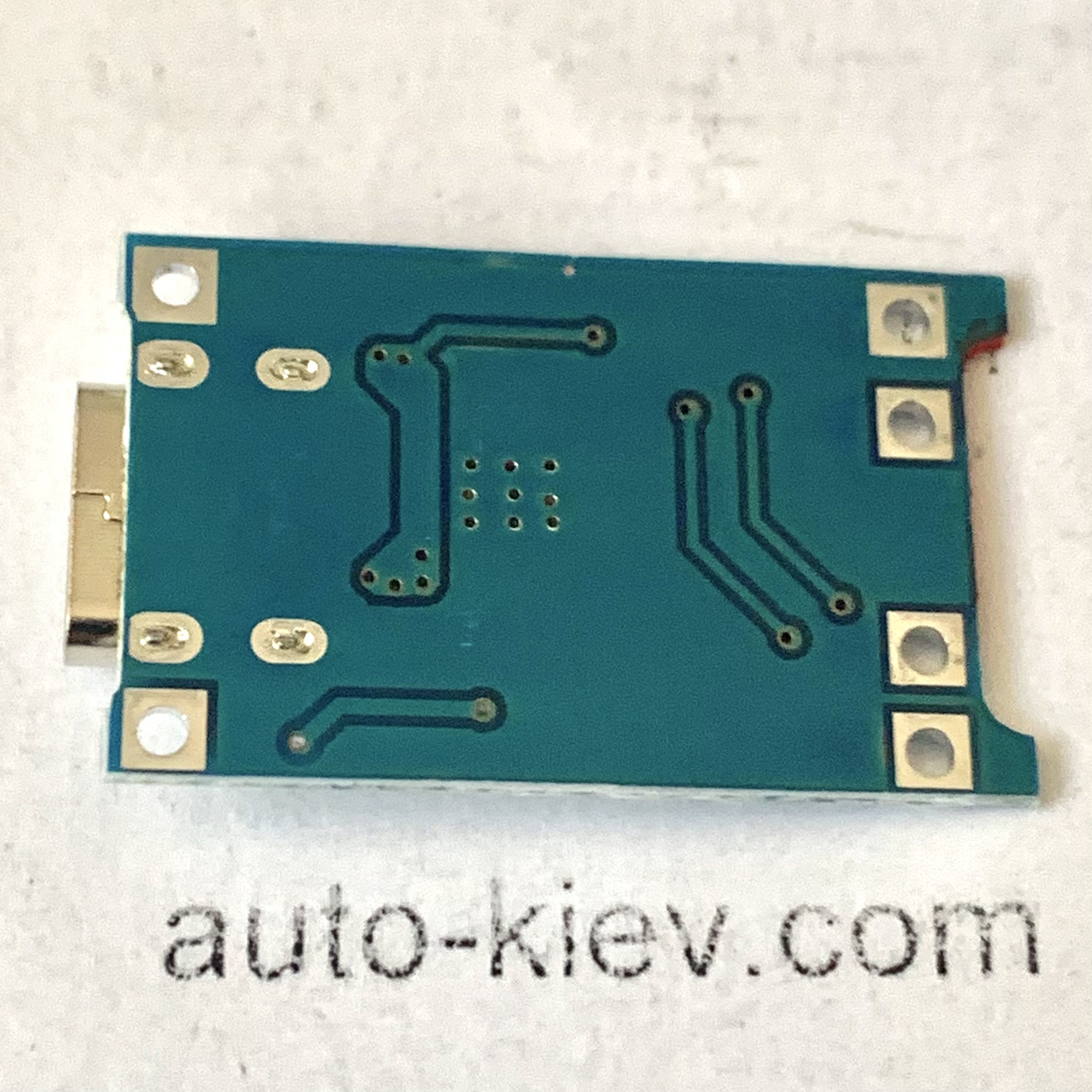

Модуль зарядної плати для літієвої батареї TYPE-C USB 1A TP4056

Модуль зарядної плати для літієвої батареї TYPE-C USB 1A TP4056.

Друкована плата має функцію зарядки та функцію захисту від розряду акумулятора для розрядки під час зарядки.

Особливості та параметри модуля:

Вхід з USB-шиною TYPE C

Ви можете безпосередньо використовувати зарядний пристрій для телефону як вхід для зарядки літієвої батареї.

І все ще є паяні з’єднання проводки вхідної напруги, що може бути дуже зручно своїми руками.

Вхідна напруга: 5 В

Напруга відключення зарядки: 4,2 В ± 1%

Максимальний зарядний струм: 1000 мА

Напруга захисту акумулятора від перерозряду: 2,5 В.

Струм захисту акумулятора від перевантаження по струму: 3А

Розмір дошки: 2,6*1,7

Як використовувати:

Примітка. Коли акумулятор підключений вперше, між вихідною напругою OUT+ і OUT може не бути. У цей час схему захисту можна активувати, підключивши напругу 5 В і зарядивши її. Якщо акумулятор увімкнено від B+ B-, його також потрібно зарядити для активації схеми захисту. При використанні зарядного пристрою для мобільного телефону зверніть увагу, що зарядний пристрій повинен видавати струм 1 А або вище, інакше він може заряджатися нормально.

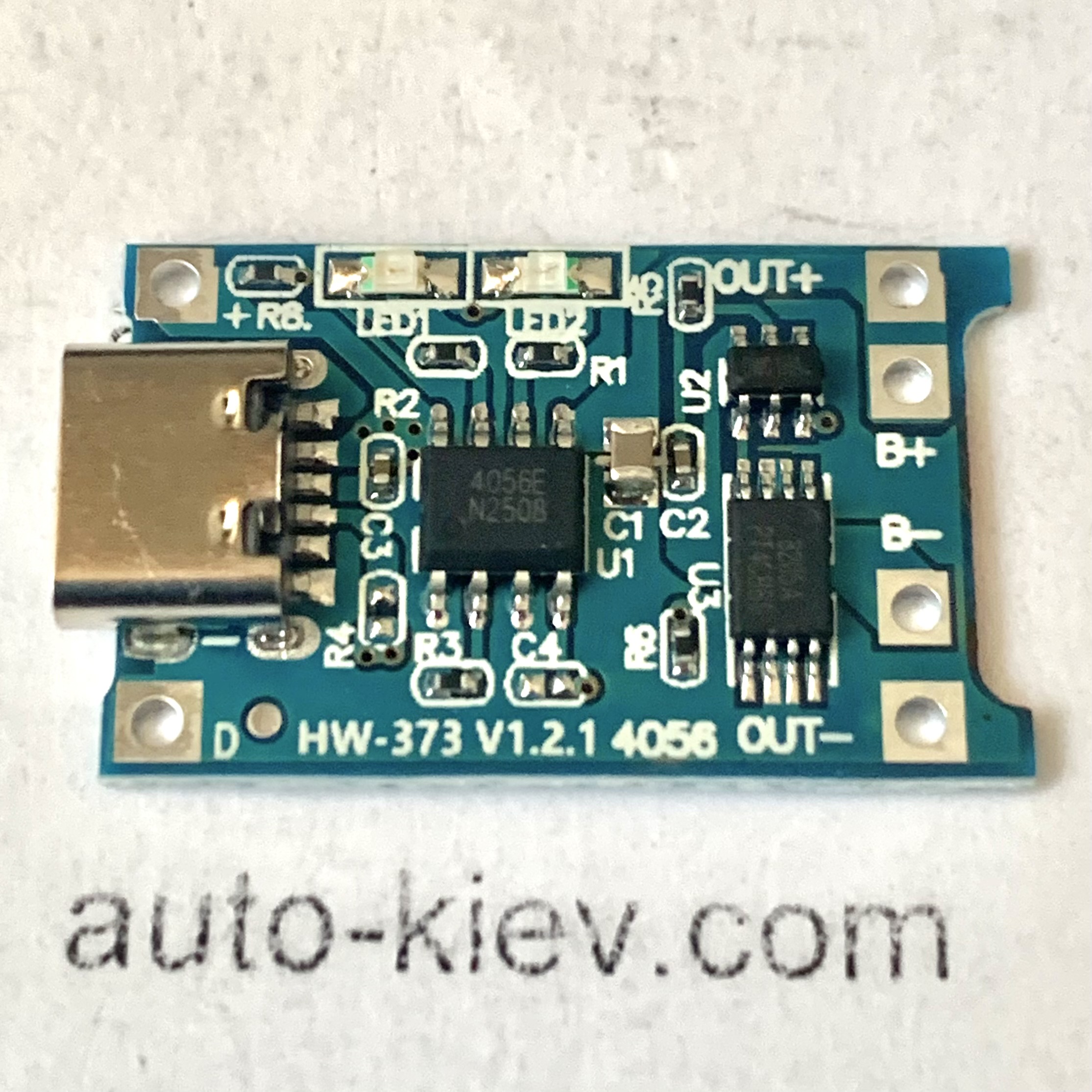

USB-база TYPE C і панель + — поруч з ними є вхідними клемами живлення і підключаються до напруги 5 В.B+ підключений до позитивного електрода літієвої батареї, а B-підключений до негативного електрода літієвої батареї.OUT+ і OUT-підключені до навантажень, таких як переміщення позитивного і негативного полюсів підйомної плати або інших навантажень.

Підключіть акумулятор до B+ B-, вставте зарядний пристрій телефону в USB-базу, червоний індикатор вказує на те, що він заряджається, а синій індикатор вказує на те, що він заповнений.
