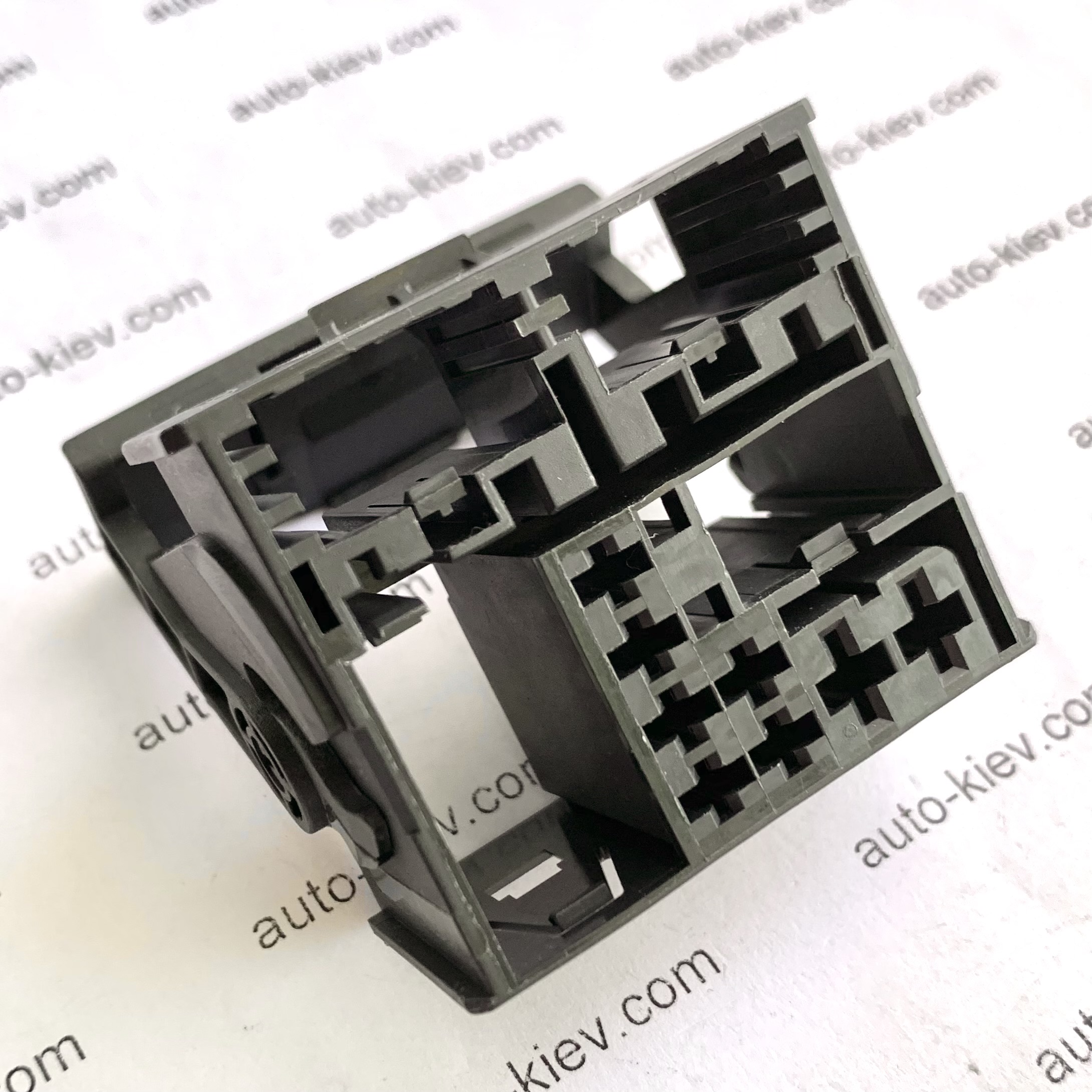

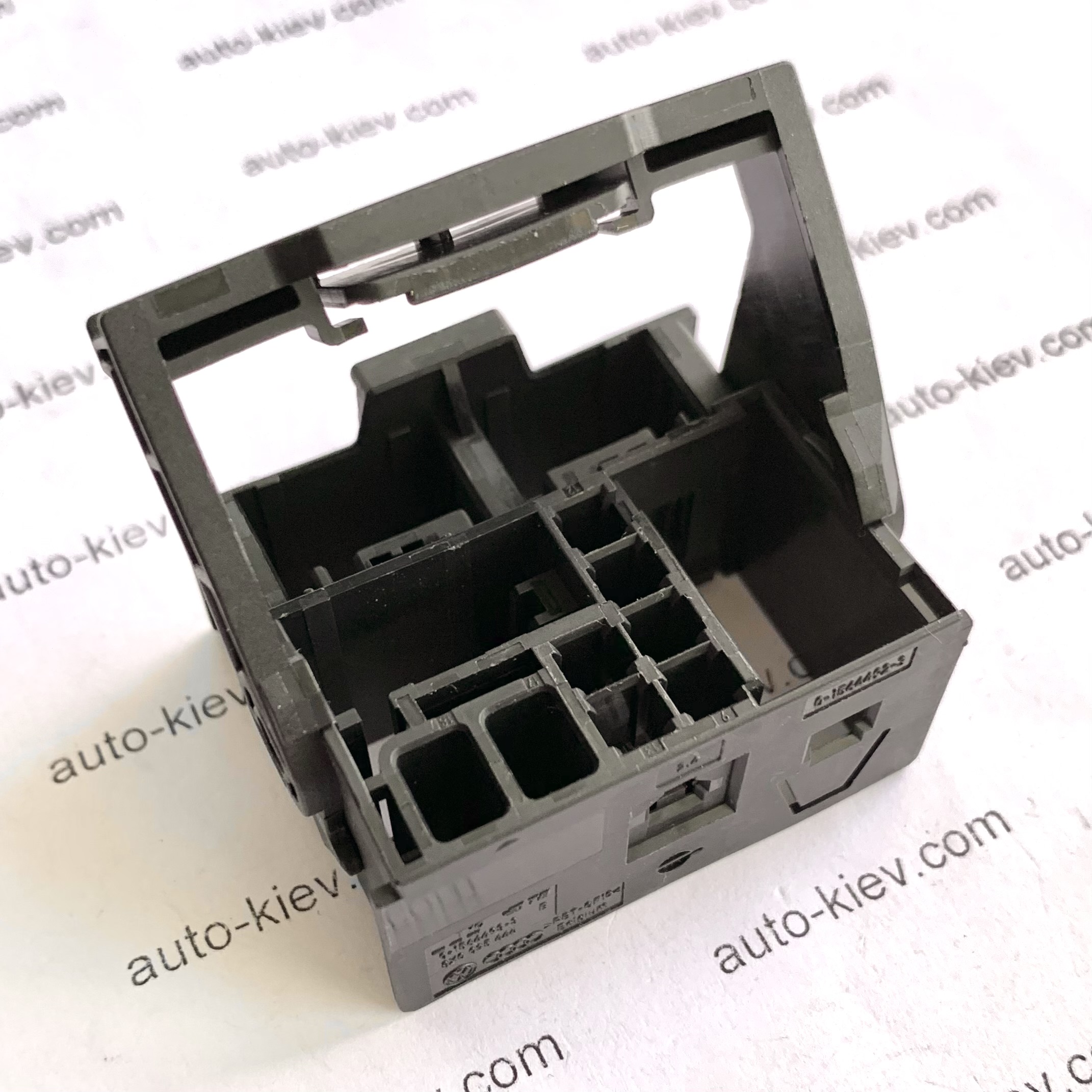

VW AG 8X0035444 роз’єм Quadlock оригінал нове

VW AG 8X0035444 роз’єм Quadlock оригінал нове

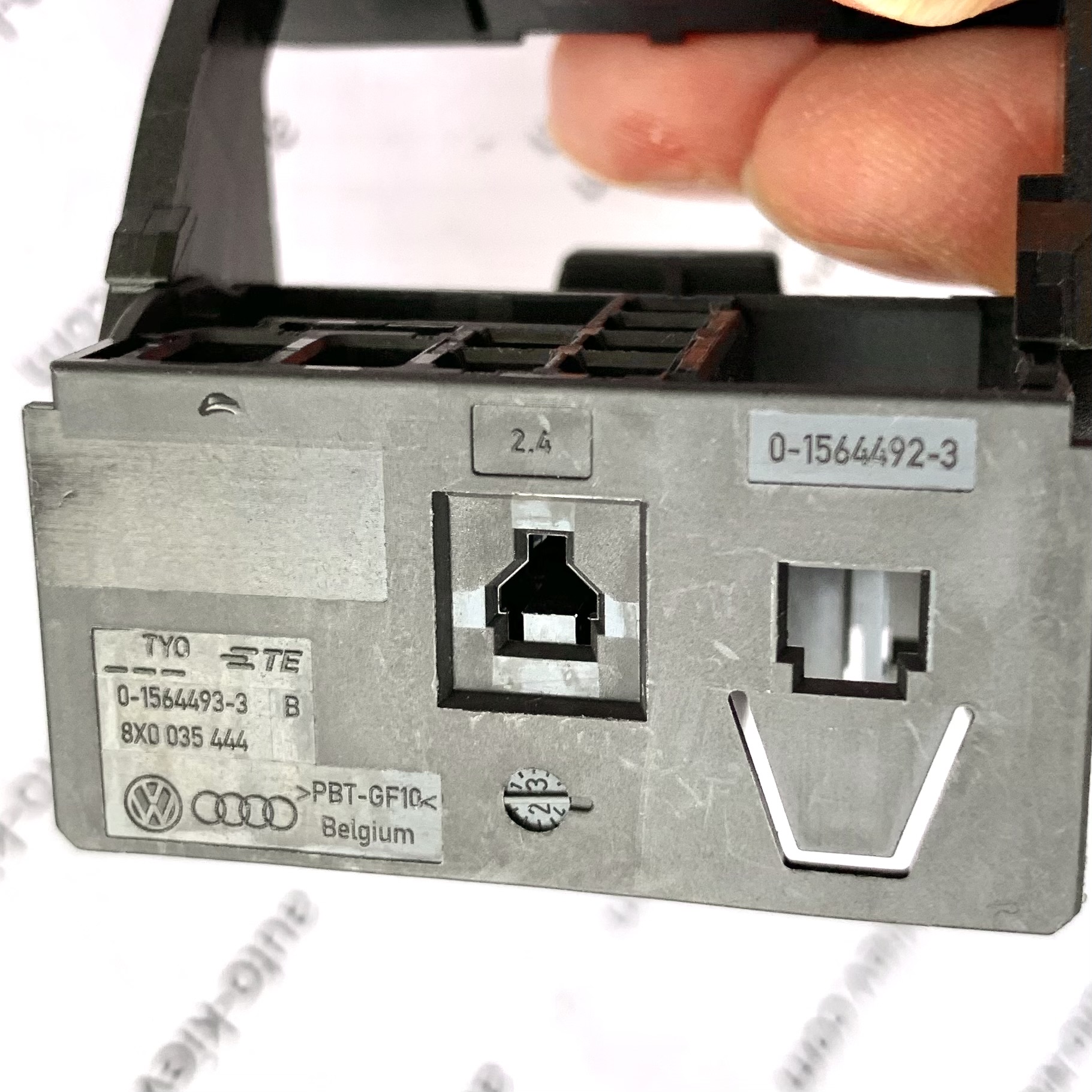

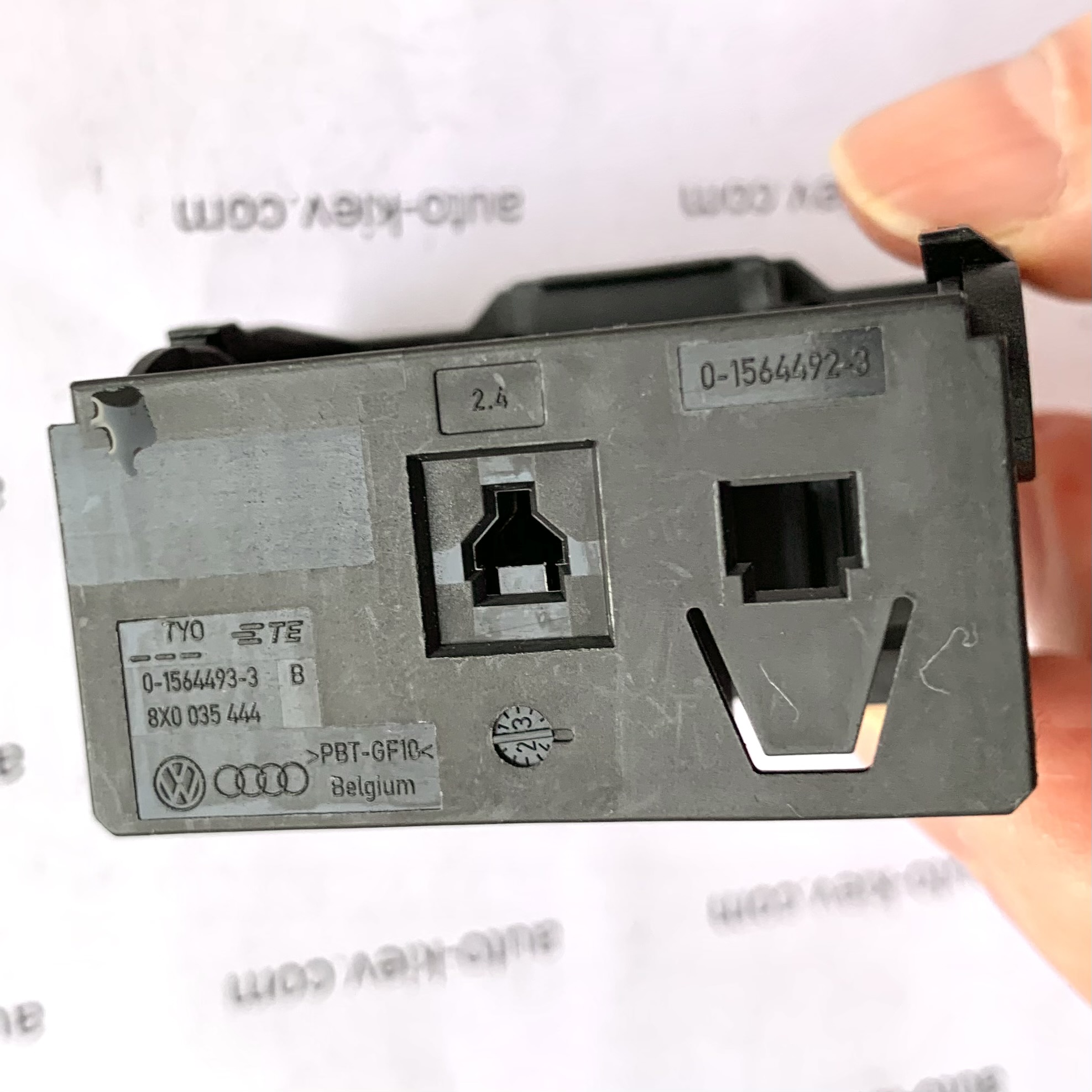

8X0 035 444

До нього на додаток йдуть 3 роз’єми синій 8X0 035 447 для підключення aux

та салатовий 8X0 035 447A для bluetooth

8X0 035 447B сірого кольору призначений для підключення CAN-шини.

Перепиновка квадлок.
Can-шина:
Пин — 6, CAN-high (оранжево — фиолетовый)
Пин 12, CAN-low (оранжево — коричневый)
Питание:
Пин 30 — +12V ( красно — желтый)
Пин 31 — Gnd (коричневый)
Синяя фишка:
Пин — 1, плюс микрофона (белый)
Пин — 7, земля микрофона (чёрный)
Пин — 6, плюс камеры
Пин — 12, земля камеры
Зеленая фишка:
Пин — 1, масса Aux (желтый)
Пин — 2, правый канал (зеленый)
Пин — 3, +5В usb
Пин — 4, масса usb
Пин — 7, левый канал Aux (серый)
Пин — 8, масса (черный) Она же идет на экран проводов

С 2015 года концерн сменил тип разъема головного устройства, соответственно нужен новый QuardLock с номером 8X0 035 444. Так же к нему потребуется дополнительный 12 контактный белый разъем 8X0 035 447 B для подключения CAN-шины к аппарату. Провода CAN-шины требуется предварительно переобжать пинами N 90 764 701. Провод CAN-шины Low Оранжево-коричневого цвета подключаем в 12 контакт белого разъема, а провод CAN-шины High Оранжево-зеленого цвета в 6 контакт белого разъема. Зеленый и синий разъем подойдут со старого QuardLock. Для первоначальной установки достаточно только синего разъема для подключения к нему микрофона. Белый провод от микрофона подключаем в 1 пин, черный провод от микрофона в 7 пин синего разъема. Проводка и микрофон подойдут от старой магнитолы. Также потребуются новые пины для подключения питающих проводов в новый разъем номер детали A 018 545 51 26 для проводов сечением 2.5-4.0 mm2 в количестве 2 шт. Коричневый 8-ми контактный разъем просто переставляем со старого QuardLock в новый без каких либо переделок
