BMS 4S 40A  захисна плата зарядного пристрою для літій-іонного акумулятора 18650

BMS 4S 40A  захисна плата зарядного пристрою для літій-іонного акумулятора 18650

BMS для двигуна дрилі 14,8 В 16,8 В Покращення баланс

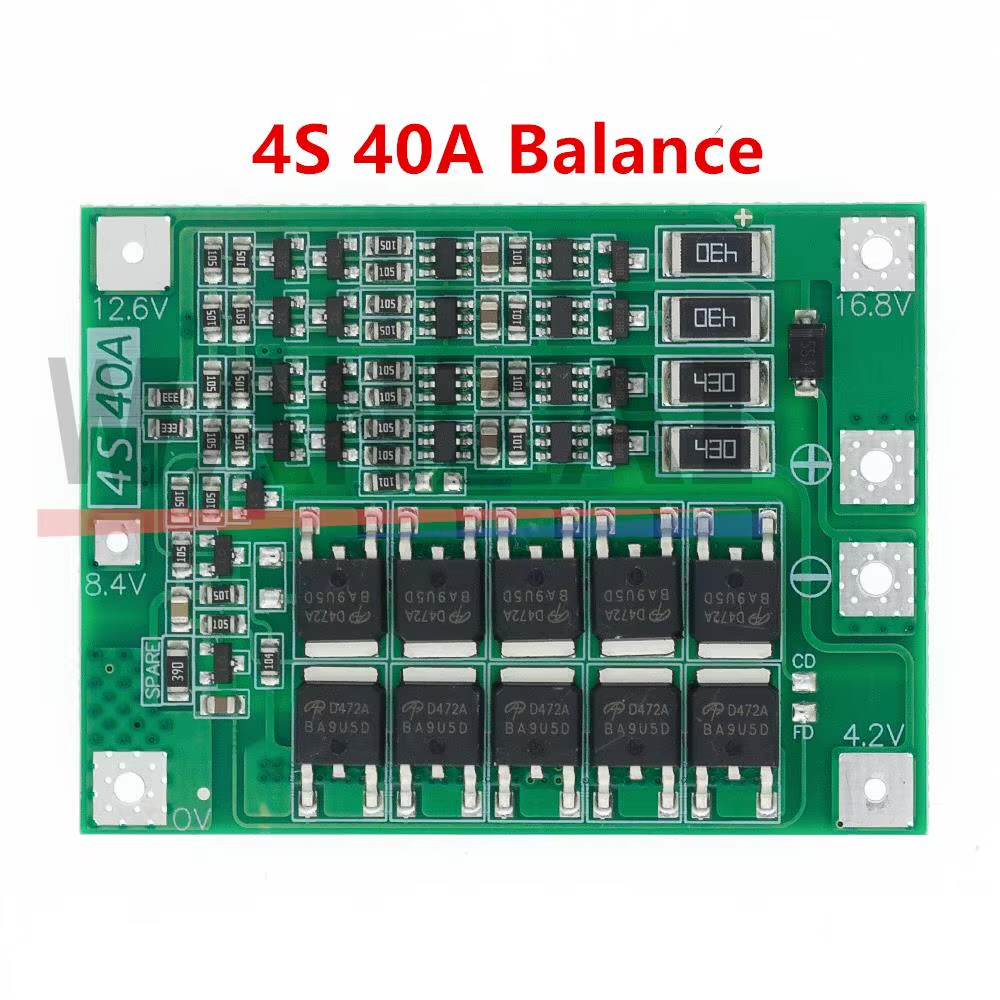

Назва продукту: 4-струнна плата захисту літієвої батареї 14,8 В 16,8 В 40 А

Зарядна напруга: 16,8–17 В постійного струму

Безперервний струм розряду: максимум 40 А (якщо середовище розсіювання тепла погане, зменшіть струм навантаження)

Безперервний зарядний струм: до 20А

Баланс версії Розмір продукту: 45*60*4 мм

Застосовуваний вибір: застосовується до номінальної напруги 3,7 В, повністю зарядженої літієвої батареї 4,2 В.

(Включаючи 18650, 26650, полімерну літієву батарею), можна свердлити при температурі нижче 170 Вт.

Примітка 1. Для успішного запуску дрилі потрібні три акумулятори потужністю 15-20C або шість акумуляторів потужністю 10C-15C (звичайна дриль 18650 не може запуститися!).

Примітка 2: строго відповідно до карти проводки 0 В, 4,2 В, 8,4 В, 12,6 В, 16,8 В, не допускайте навмисного короткого замикання.

Примітка 3: При використанні навантаження щіткового двигуна спробуйте підключити неполярний конденсатор (витримана напруга вище 25 В, ємність 10 мкФ-100 мкФ) до позитивних і негативних клем двигуна, щоб запобігти зворотному вислову двигуна. Розб’ємо трубку MOS.

Примітка 4: 4 групи батарей послідовно. Переконайтеся, що напруга кожної групи батарей, якщо вона не однакова, наповніть кожну батарею окремо, а потім використовуйте послідовно. Тест на розрядку, падіння напруги відбувається швидше, акумулятор цієї групи є поганою батареєю.

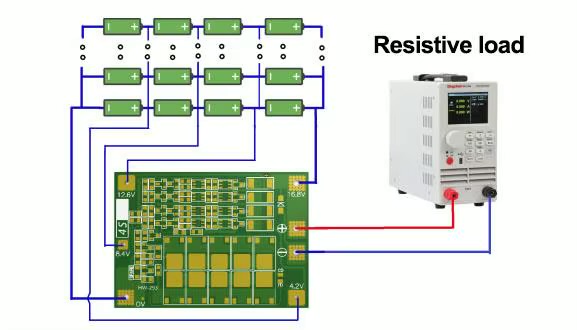

На малюнку нижче показана схема розряду модуля. Акумулятор 4-х рядків. Підключений акумулятор повинен відповідати струму розряду 40 А. Його можна реалізувати шляхом паралельного підключення акумулятора або придбання акумулятора з великим струмом розряду. Наприклад, акумулятор 2000 мАг, розрядка трохи 10C, тоді потрібно лише 4 серії 2, а максимальний струм може досягти струму розряду 40 А, стабільний розряд вимагає 4 рядків 4 і може бути, і необхідно звернути увагу на розсіювання тепла, потужність розряду акумулятора швидко впаде.
